Luftlagertank

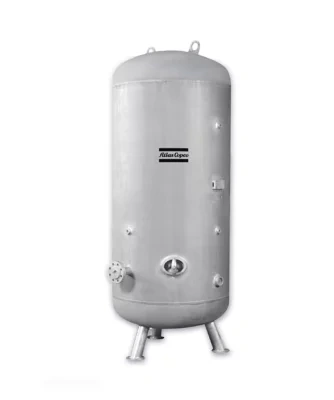

HTA højtryks luftlagertanke

Energibesparelser til højtryksanvendelser

Atlas Copcos HTA højtryksluftlagertanke giver trykluft ved et konstant tryk ved at opbevare trykluft for at imødekomme spidsbelastning. Ved at undgå for store belastnings-/aflæsningscyklusser sparer de energi og forlænger luftkompressorens levetid. HTA'er er ideelle til højtryksanvendelser.

Velegnet til forskellige feltforhold

HTA'en kan fungere effektivt i omgivende temperaturer fra -10°C/14°F til +55°C/131°F og er velegnet til håndtering af fugtig og varm trykluft. Et kondensafløb er valgfrit.

Høj pålidelighed

Vi bruger den endelige element dynamiske beregningsmetode til at beregne modstand, spænding, pulsering og vibration og designe HTA'en baseret på beregningsresultaterne, hvilket giver den enestående pålidelighed (CE 97/23 – ASME afsnit VIII, div 3).

Teknologiske fordele

Tekniske fordele

■Sikkert valg

HTA gastanke er let kompatible med kompressorer designet til 45 bar tryk og 55°C/131°F temperatur.

■Robust konstruktion

Sikre varmgalvaniserede metaltanke giver overlegen beskyttelse.

■Nem installation

Udstyret med let tilgængelige monteringshuller for bekvem installation.

Hvad er en luftmodtagertank?

Luftbeholdertanke, nogle gange kaldet trykluftlagertanke, er en afgørende komponent i trykluftsystemer. Deres primære formål er midlertidigt at opbevare trykluft for at imødekomme spidsbelastningen af ​​systemet og optimere anlæggets driftseffektivitet.

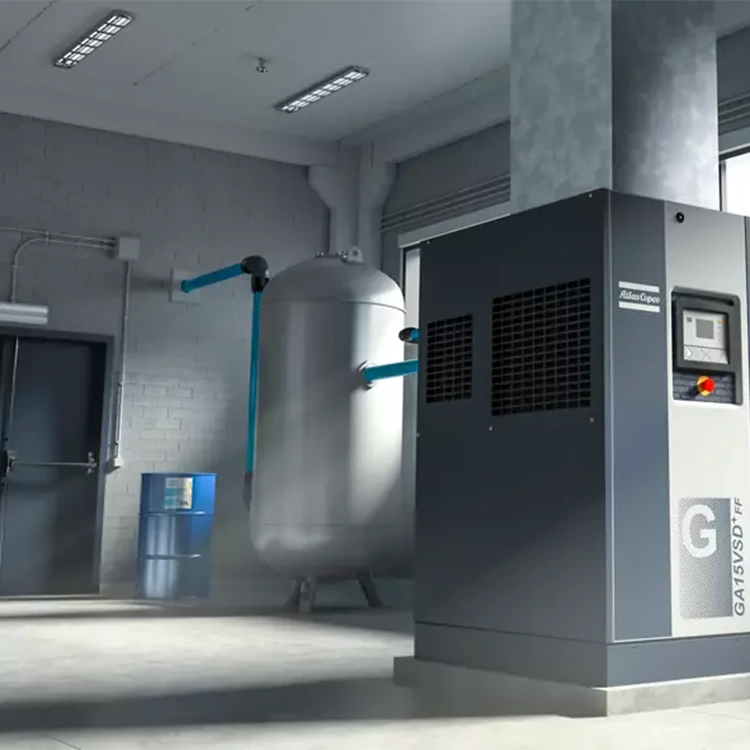

Rollen af ​​luftlagertank

Teoretisk set kan din luftkompressorenhed fungere uden en luftmodtagende tank. Imidlertid vil fraværet af en komponent i luftsystemet øge kompressorens belastnings- og aflæsningscyklusser, hvilket påfører den en tungere byrde. Det er vigtigt at huske, at læsse- og aflæsningscyklussen afhænger af udsvingene i efterspørgslen på dit anlæg.

Air Storage Tank spiller en afgørende rolle i pneumatiske systemer. De bruges til at opbevare trykluft, før den kommer ind i rørledningssystemet eller udstyret. Kort sagt fungerer den luftmodtagende tank som en buffer mellem kompressoren og trykudsvingene forårsaget af ændringer i efterspørgslen.

Nogle luftkompressorer er "tankmonterede", hvilket betyder, at de leveres som en komplet enhed og installeres oven på luftmodtagende tank. Brugen af ​​tank-type luftkompressorer sparer ikke kun plads, men reducerer også de initiale installationsomkostninger, der kræves til installation af individuelle tørretumblere. Denne konfiguration er meget almindelig i små luftkompressorer, og udgangseffekten overstiger normalt ikke 26 kilowatt (eller 35 hestekræfter). Store luftkompressorer er ikke egnede til tankinstallationsdesign, da dette ville resultere i en toptung opsætning, der potentielt udgør en sikkerhedsrisiko.

Brugen af ​​luftbeholdere i pneumatiske systemer kan reducere overdreven cirkulation og sikre konstant lufttryk, hvilket er afgørende for at bevare kompressorernes effektivitet og forlænge deres levetid.

Typer af luftmodtagere

Der findes forskellige typer luftbeholdere for at imødekomme specifikke applikationsbehov. Blandt de mest almindelige er vådluftbeholdere og tørluftbeholdere.

Installer en vådluftbeholder mellem luftkompressoren og tørretumbleren. Disse lagertanke opbevarer ubehandlet trykluft og hjælper med at fjerne fugt, før luften kommer ind i tørresystemet, hvilket spiller en afgørende rolle for at forbedre tørrerens ydeevne. Dette trin kan sikre forbedring af effektiviteten af ​​tørreprocessen.

På den anden side opbevarer tørluftbeholderen den forarbejdede trykluft og installeres normalt efter luftkompressoren og tørretumbleren. Deres hovedfunktion er at opretholde integriteten af ​​tør luft og sikre systemets stabile og pålidelige ydeevne.

Hvordan vælger man en luftmodtagertank korrekt?

En god tommelfingerregel for at vælge en luftlagertank er at tillade 3-4 gallons luft pr. CFM-flowhastighed eller 10-15 liter pr. liter trykluft pr. sekund, afhængigt af den anvendte type luftkompressor og applikationen. I lighed med valg af luftkompressor skal flere faktorer tages i betragtning, når de passende specifikationer for luftbeholdertanken bestemmes for dit system. Følgende faktorer anbefales kraftigt:

Minimering af tryksvingninger/fald: Den luftmodtagende tank bruges til at minimere tryksvingninger, der kan påvirke produktionsprocessen og produktkvaliteten. Når du vælger den rigtige luftbeholder til din kompressor, skal du notere to værdier: kompressorens udgangstryk og anvendelseskravene på brugsstedet. Bemærk venligst, at den komprimerede luft, der er lagret i luftmodtagelsestanken, kun er nyttig, når dens tryk er tilstrækkeligt til at understøtte den tilsvarende proces. Derfor skal der tages hensyn til den varighed, hvori luftmodtagende tank tilfører gas ved det tryk, som slutbrugeren/udstyret kræves (i minutter).

Opfyld kortsigtede spidsluftbehov: Hvis trykluftbehovet svinger dramatisk i løbet af dagen, skal spidsbelastningsbehovet tages i betragtning for at sikre, at systemtrykket ikke falder til under de tilladte niveauer. Luftopbevaringstanke giver opbevaring for at imødekomme kortsigtede spidsbelastningsluftbehov, som kompressoren ikke kan opfylde. Dine luftbehov kan variere afhængigt af tidspunktet på dagen, vagtplaner eller endda ekstraordinære behov (såsom lejlighedsvis brug af sandblæsningsmaskiner eller sprøjtemaskiner med slibende medier). En grundig forståelse af din trykluftanvendelse, den nødvendige luftstrømshastighed (CFM eller liter pr. sekund) og de forventede spidstryk i dit system er yderst fordelagtig, da dette bestemmer, hvor meget trykluftstrøm der er nødvendig for at forhindre luftmangel i enhver del af processen.

Luftmodtagerberegning
