Oliefri skrueluftkompressor

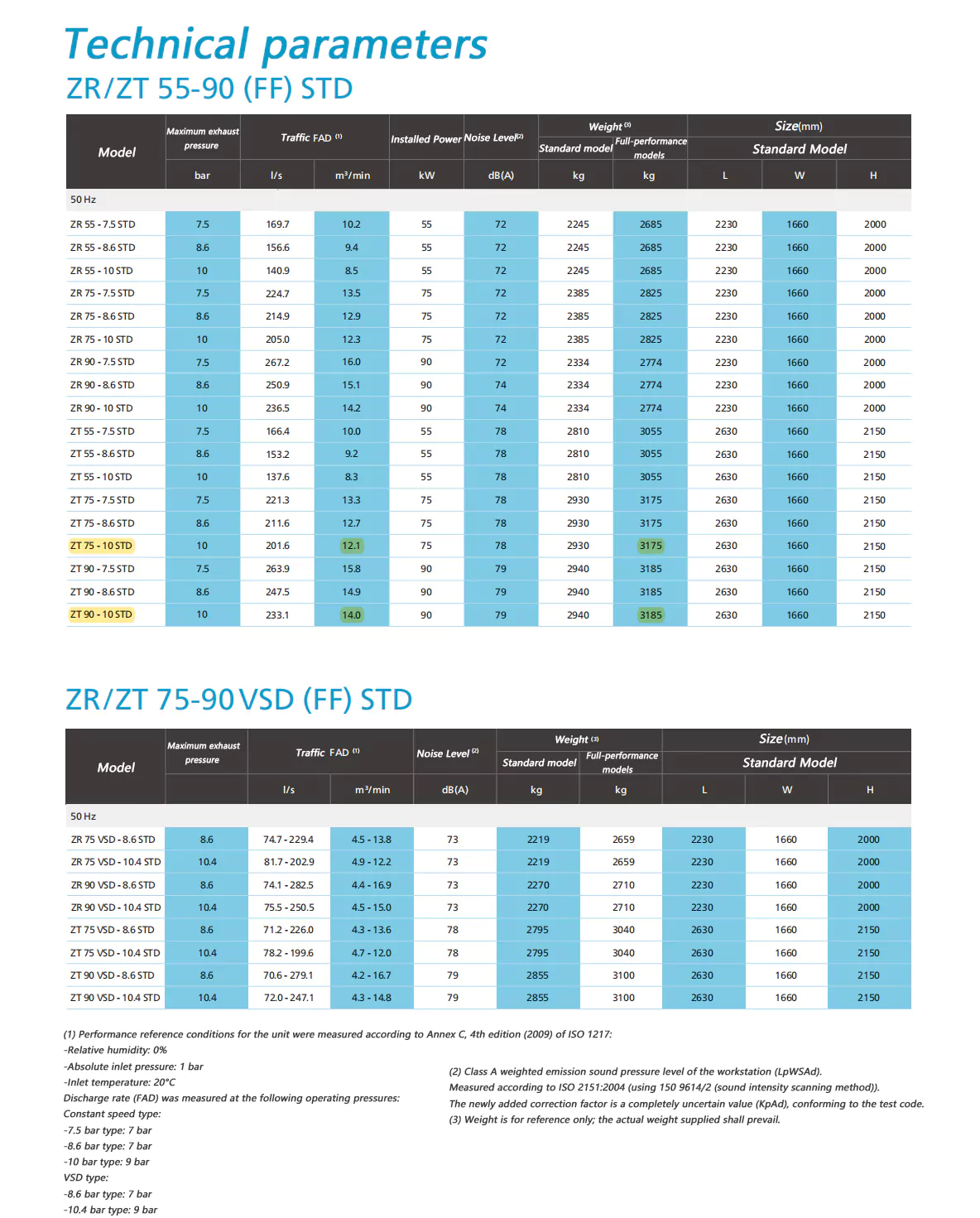

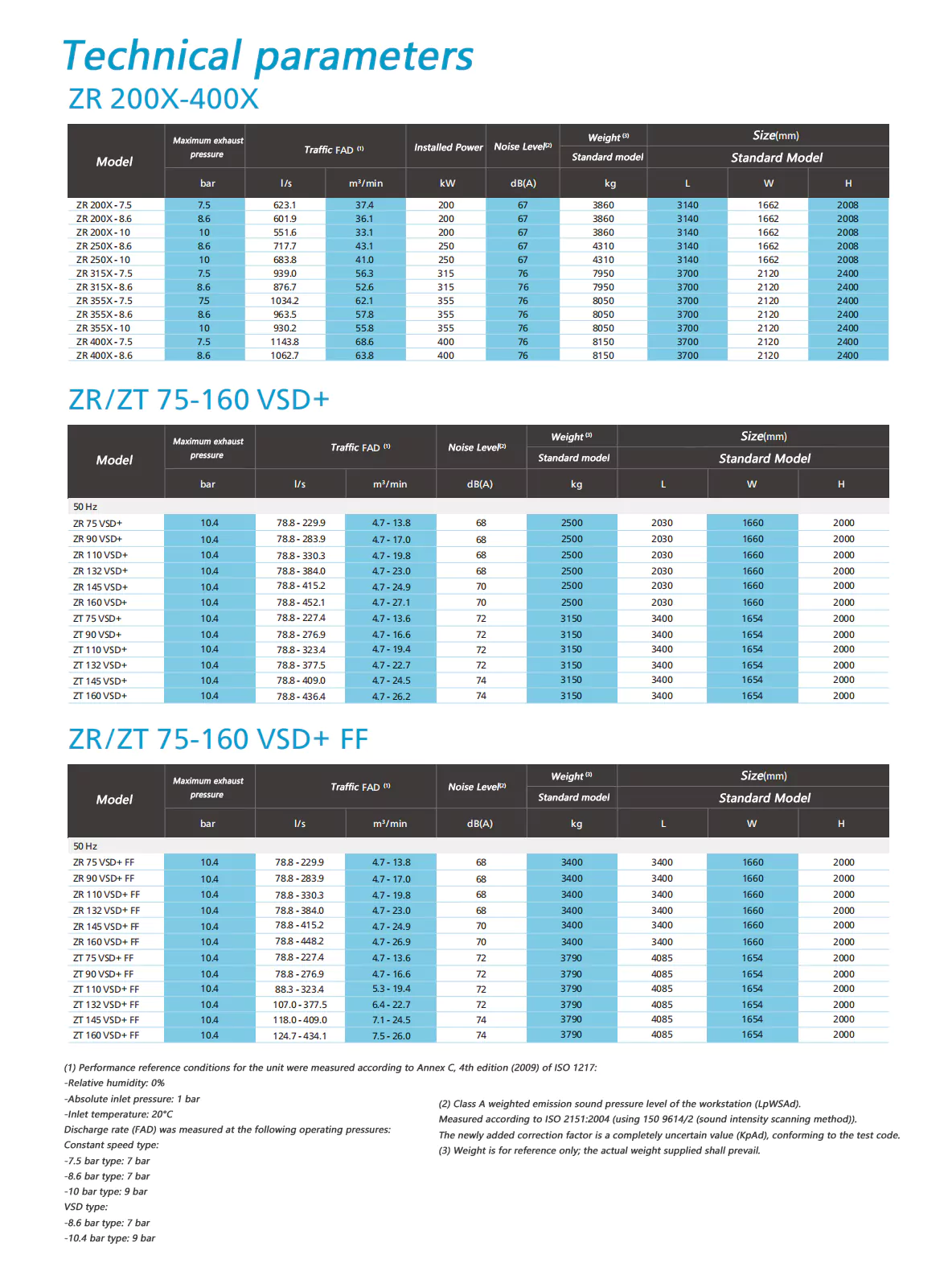

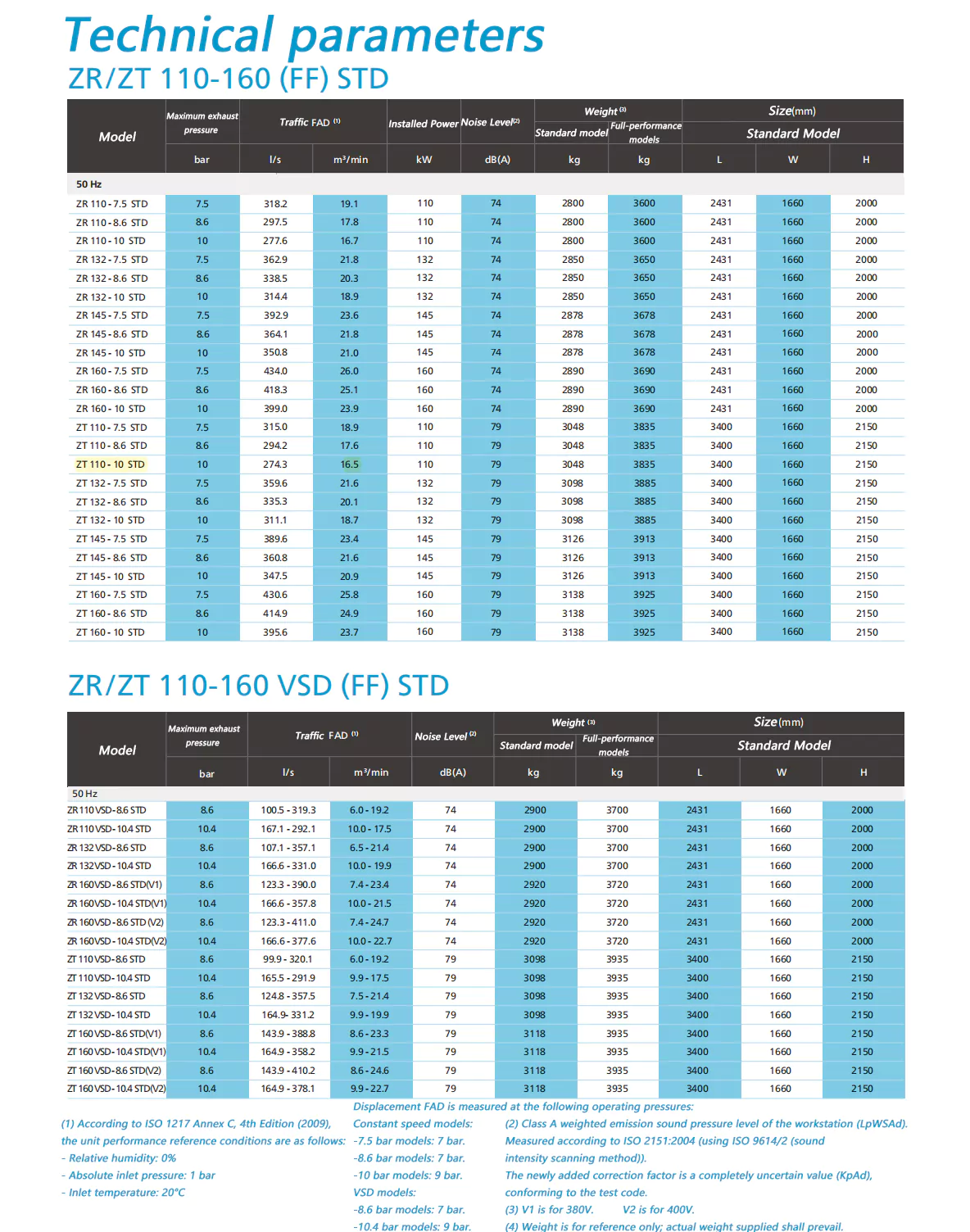

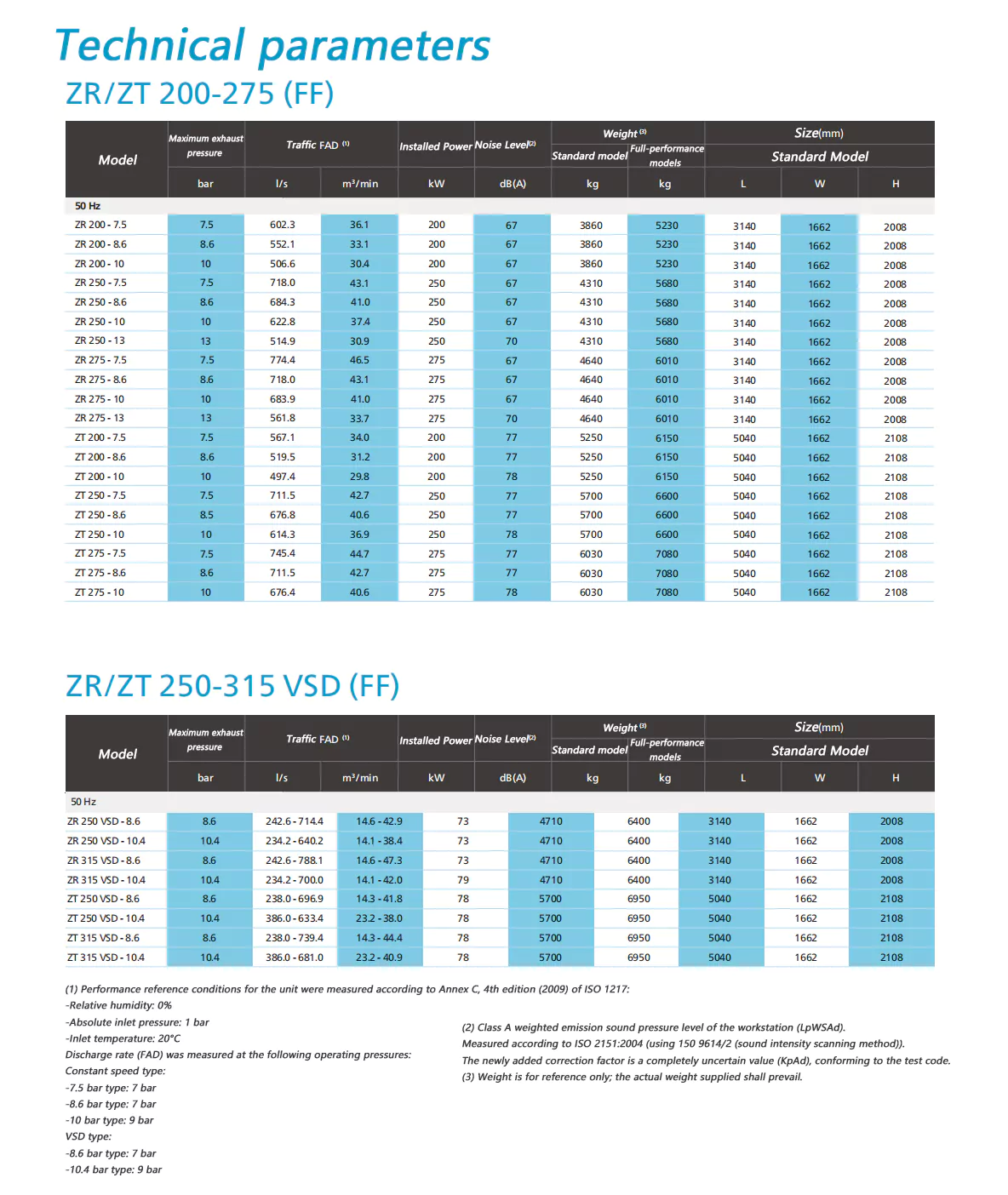

Kerneparametre

Forskydning: 4,2-148,5 m³/min

Effekt: 55-900kw

Industristandard

Oliefri luft bruges i en lang række industrier, hvor luftkvaliteten er afgørende for slutprodukter og produktionsprocesser, herunder fødevarer og drikkevarer, farmaceutiske produkter, petrokemikalier, halvledere og elektronik, medicin, bilmaling og tekstiler. I disse krævende applikationer kan selv meget lille olieforurening føre til dyr nedetid eller produktskade.

Pioner inden for oliefri luftteknologi

I de sidste 60 år har Atlas Copco været dedikeret til forskning og udvikling af oliefri skrueluftkompressorteknologi og lanceret adskillige oliefri luftkompressorer og blæsere for at give kunderne ren luft. Gennem kontinuerlig forskning og udvikling har Atlas Copco igen opnået en ny milepæl, idet han er blevet den første producent af luftkompressorer, der med succes opnår KLASSE 0-certificering.

Eliminering af risici

For at imødekomme sine kunders strenge krav, bestilte Atlas Copco den anerkendte testorganisation TÚV til at teste sine oliefrie kompressorer og blæsere. TÚV anvendte strenge testmetoder, undersøgte alle mulige former for olie over et bredt temperatur- og trykområde, og fandt ingen spor af olie i udgangsluftstrømmen.

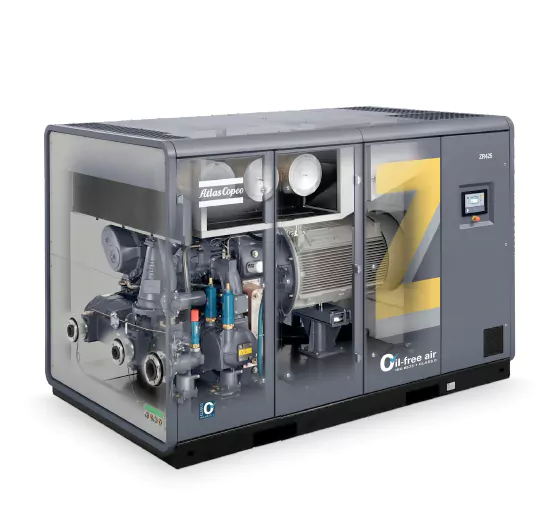

Moden Z oliefri skrueteknologi, ZR vandkølede modeller

①Premium oliefrit kompressorhoved

• Unikt Z-type tætningsdesign sikrer ren, oliefri trykluft af høj kvalitet.

• Atlas Copcos førsteklasses rotorbelægning sikrer høj effektivitet og holdbarhed.

• Kølende jakke.

②Avanceret Elektronikon® Unit Controller

• Styrer både den oliefrie skrueluftkompressor og tørretumbleren samtidigt gennem et integreret kontrolsystem.

• Giver overordnet overvågning af systemets ydeevnestatus via proaktive vedligeholdelsesinstruktioner, fejlalarmer og sikkerhedsnedlukningsfunktioner.

• Flere displaysprog tilgængelige.

• Specielt designet til tilslutning til ES-systemets horisontale styring,

integreret med standard seriekommunikationsprotokoller.

③Tilføj/tøm ventil

• Der kræves ingen ekstern lufttilførsel.

• Mekanisk låste indløbs- og udluftningsventiler.

• Ekstremt lav aflæsningseffekt.

④Højeffektiv køler og vandudskiller

• Korrosionsbestandigt rørbundt af rustfrit stål.

• Meget pålidelig robotsvejsning; lækagefri.

• Stjerneformede ribber af aluminium for øget varmeudvekslingsområde.

• Labyrint-designet vandudskiller adskiller effektivt kondensat fra trykluft.

⑤Højeffektiv motor + VSD

• TEFC IP55-motor forhindrer indtrængning af støv og kemikalier.

• Kontinuerlig drift under barske omgivende temperaturforhold.

• Direkte energibesparelser på op til 35 % med variabel frekvensdrev (VSD) motor.

• Justerbar flowhastighed fra 30 % til 100 %.

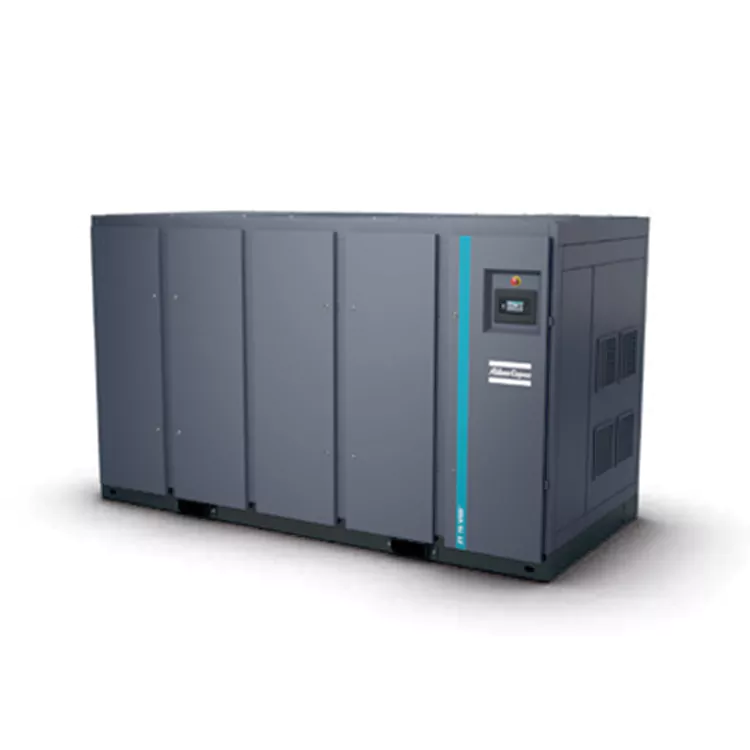

Den luftkølede ZT-model kan prale af et omfattende og enestående design.

①Anvender AGMA A5/DIN Grade 5 gear

• Lang levetid

• Lavt transmissionstab, hvilket reducerer støj og vibrationer.

②Premium oliefri kompressorrotor

• Førsteklasses oliefri skruekompressor leverer luft af høj kvalitet.

• Overlegen rotorbelægning og kølekappe sikrer overordnet kompressoreffektivitet.

③ Overlegne rotorlejer

• Oprethold høj stabilitet under forskellige belastningsforhold.

• Nem tilpasning til belastningsvariationer.

④Højeffektiv luftkøler

• Forkøler i rustfrit stål med køleplade.

• Overlegen varmevekslingsydelse.

• Nem at rengøre.

• Støjsvag, lavenergi radial køleventilator.

⑤Integreret VSD

• Direkte energibesparelser på op til 35 % ved hjælp af en variabel frekvensdrev (VSD) motor.

• Væsentligt reducerede lossetab.

• Ingen udluftning, hvilket forhindrer trykluft i at blive spildt ud i atmosfæren.

• Flowhastighedsjusteringsområde på 30 % til 100 %.

Variable Frequency Drive (VSD): Reduktion af energiomkostninger

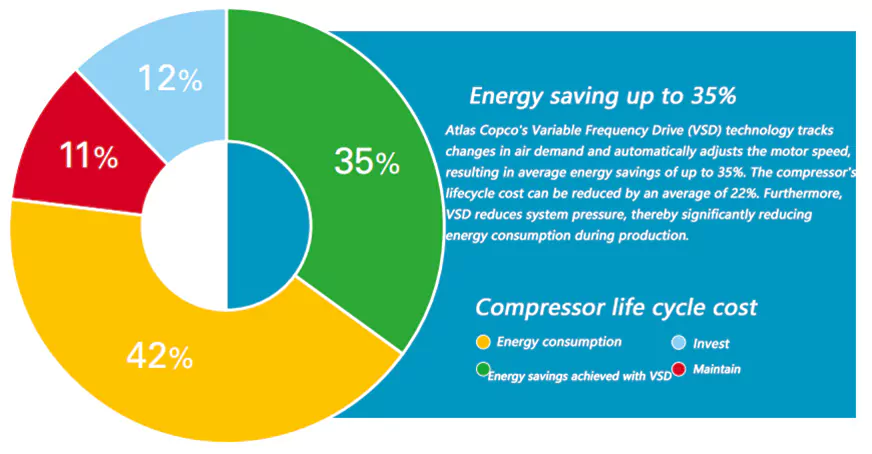

Energiforbruget udgør over 80 % af de samlede livscyklusomkostninger for en oliefri skrueluftkompressor. Ydermere udgør elektricitet brugt til trykluftproduktion over 40 % af en fabriks samlede elomkostninger. For at reducere energiomkostningerne var Atlas Copco banebrydende for Variable Frequency Drive (VSD) teknologi i trykluftindustrien. VSD sparer ikke kun betydelige mængder energi, men beskytter også miljøet for fremtidige generationer. Takket være kontinuerlig investering i denne teknologi er Atlas Copco i stand til at tilbyde det bredeste udvalg af integrerede VSD-kompressorer på markedet.

De unikke egenskaber ved Atlas Copcos integrerede VSD

1. Elektronikon* styrer kompressoren og den integrerede inverter samtidigt, hvilket sikrer sikker drift.

2. VSD tilbyder fleksibelt trykvalg fra 4-10 bar, hvilket reducerer elomkostningerne.

3. Specialdesignet inverter og motor (med beskyttede lejer) giver høj effektivitet over hele hastighedsområdet.

4. Motoren er specielt designet til drift med lav hastighed, fuldt ud i betragtning af kølekravene til både motoren og kompressoren ved lave hastigheder.

5. Alle Atlas Copco VSD-kompressorer er certificerede og licenserede. Kompressordrift påvirker ikke eksternt udstyr og omvendt.

6. Forstærkede mekaniske komponenter sikrer, at driftshastighedsområdet for nøglekomponenter kontrolleres under kritiske vibrationsniveauer.

7. Den højeffektive inverter, der er indbygget i det elektriske styreskab, sikrer stabil kompressordrift i omgivelsestemperaturer op til 50°C/122°F (standarddriftstemperatur op til 40°C/104°F).

8. Der er ingen "hastighedsvindue", der øger energiforbruget eller påvirker nettotrykstabiliteten; kompressorens gasflowhastighedsjusteringsområde er så lavt som 75 %.

9. Tryksvingninger i rørledningen skal holdes inden for 0,10 bar (1,5 psi).

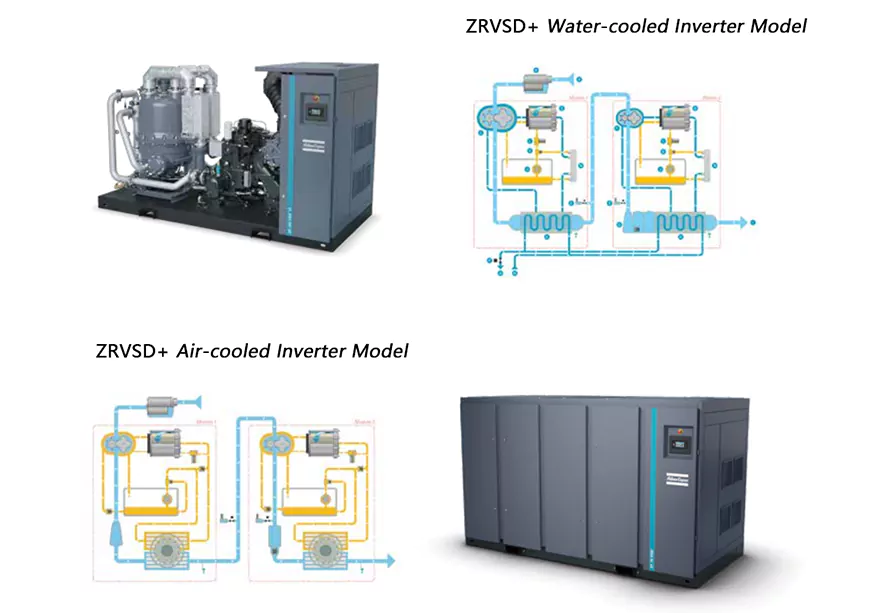

Atlas Copco ZVSD+ Dual Permanent Magnet Inverter Drive

• Oliefri skrueluftkompressor anvender en ny generation af højeffektive kompressorhoveder for at forbedre kompressionseffektiviteten.

• Hvert af højtryks- og lavtrykskompressorhovederne er udstyret med en IP66 højeffektiv permanent magnet variabel frekvensmotor (IE5), som justerer hastigheden i realtid i henhold til ændringer i trykluftbehovet, hvilket sparer energi og forbedrer effektiviteten.

• Pålidelige oliesmurte lejer.

• Atlas Copcos specialdesignede frekvensomformer giver mulighed for frekvensjustering med høj flowhastighed mellem 20 % og 100 %.

• Kompakt design sparer installationsplads.
