Lavtryks oliefri skrueluftkompressor

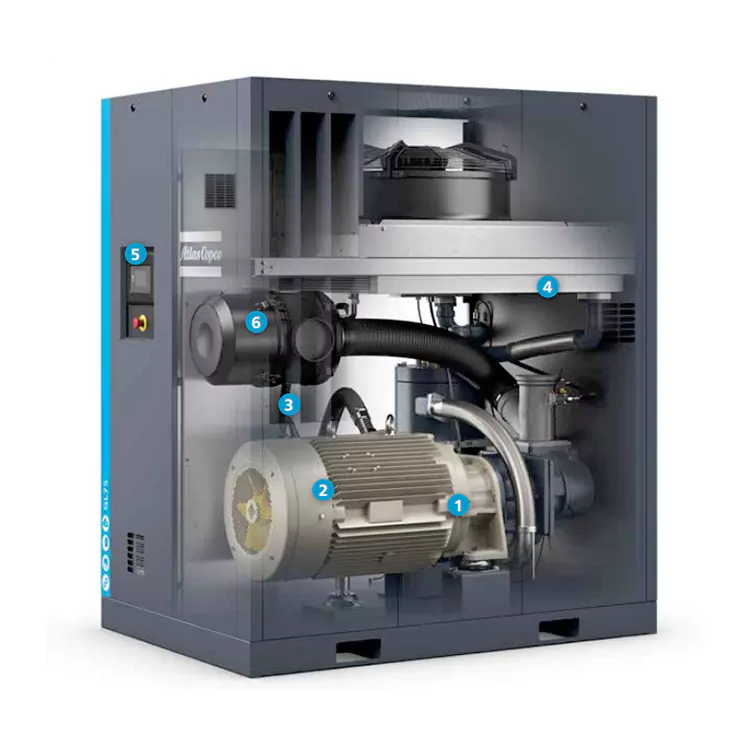

Produktfordele

Vedligeholdelsesfrit drivsystem

• Vedligeholdelsesfri, helt lukket, forhindrer støv og snavs i at trænge ind

• Lavtryks oliefri skrueluftkompressor er velegnet til barske miljøer

• Højeffektiv geardrev, uden effektivitetstab af koblinger

• Den maksimale driftstemperatur for standardmodellen er 46˚C, og for højtemperaturmodellen er den 55˚C

Ultraeffektiv motor

• Motoreffektivitetsklasse IE4

• Beskyttelsesklasse IP55, isoleringsklasse F, temperaturstigningsklasse B

• Den ikke-drevne ende anvender fedtsmurte vedligeholdelsesfrie lejer

•  Velegnet til kontinuerlig drift i barske miljøer

Robust roterende oliefilter

• Filtrer effektivt urenheder i olien for at forlænge delenes levetid

•Oliefilteret er udstyret med en bypass-ventil

Uafhængig super-stor designet oliekøler og efterkøler

•Den lave temperatur ved rotorudløbet sikrer oliens lange levetid

•Den indbyggede mekaniske damp-vand-udskiller kan fjerne næsten 100 % af kondensvandet

•Det stressaflastende design eliminerer termisk stød i varmeveksleren

Elektronikon® Touchscreen-controller

•Fjernstyring, alarmudgang, vedligeholdelses- og serviceplaner og netværksdiagnose er alle tilgængelige

• Indbygget Smartlink fjerndiagnose maksimerer ydelsen af ​​luftkompressorsystemet og opnår energibesparelse

•Diagnose af flere kompressorer (2,4 og 6 enheder i fælles kontrol er valgfri)

•Tungt luftindtagsfilter

•Lavtryksoliefri skrueluftkompressor kan fjerne 99,9 % af grove partikelstøv, hvilket forbedrer beskyttelsen af ​​kompressorkomponenter

• Ekstremt lang levetid

Atlas GL 37-75 har enestående effektivitet, fremragende trykluftkvalitet, lavt energiforbrug under stabile gasforbrugsforhold og intelligente egenskaber, der sikrer effektivitet og pålidelighed. Elektronikon" touch-controlleren er taget i brug, og byder på realtids fjerndiagnose og optimeringsforslag fra SMARTLINK, samt OPCUA til integration i produktionssystemer.

Tekniske parametre for Atlas GL 37-75

Specifikationsmålene for Atlas GL 37-75

Hovedparametre

Enhedens ydeevneparametre er målt i overensstemmelse med ISO1217, Annex C og 2009

Arbejdsstations lydtrykniveautest: LpWSA (ref 20 μPa) dB(A)(fejl: 3dB(A))

Støjniveauet er målt i overensstemmelse med ISO2151 og ISO9614 standarder

FAD måles ved følgende arbejdstryk: 5 bar for 5,5 bar modellen

Referencedriftsbetingelser: Absolut indsugningstryk: 1 bar

Luftindtagstemperatur: 20°C

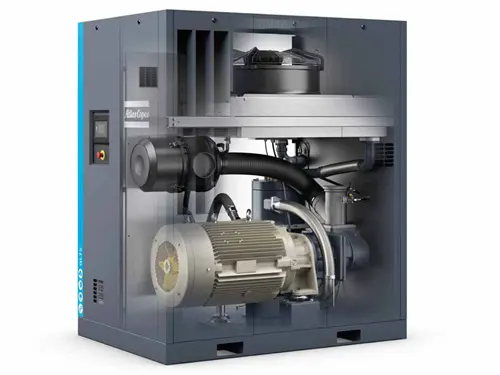

Hovedstrukturen af ​​Atlas GL 37-75 luftkompressor

1. Hovedenhedssektion: Det omfatter indsugningsventil, udstødningsventil, transmissionssystem osv., som bruges til at opnå luftindtag, kompression og udstødning.

2. Hjælpesystemer: herunder smøreoliesystemet, kølevandssystemet, det elektriske styresystem osv., bruges til at sikre normal drift af luftkompressoren.

Arbejdsprocessen for Atlas GL 37-75 luftkompressor

1. Opstartstrin: Når der trykkes på strømknappen, vil det elektroniske styresystem automatisk starte luftkompressorens smøresystem og kølevandssystem. Samtidig åbner indsugningsventilen, og luft kommer ind i hovedenhedens indre.

2. Kompressionstrin: Når skruerotoren roterer, udsættes luften inde i hovedenheden for kompressionskraften, og trykket øges gradvist. På dette tidspunkt er udstødningsventilen lukket for at forhindre den komprimerede gas i at strømme tilbage.

3. Udstødningstrin: Når den indstillede trykværdi er nået, vil det elektroniske styresystem automatisk aktivere udstødningsventilen for at udlede den komprimerede gas. I mellemtiden er indsugningsventilen lukket, og lavtryksoliefri skrueluftkompressor går ind i tilstanden af ​​at vente på næste start.

4. Nedlukningstrin: Når det er nødvendigt at stoppe driften af ​​luftkompressoren, skal du trykke på nedlukningsknappen. Det elektroniske styresystem lukker smøresystemet og kølevandssystemet ned og lukker gradvist indsugningsventilen og udstødningsventilen. Til sidst holdt luftkompressoren helt op med at fungere.

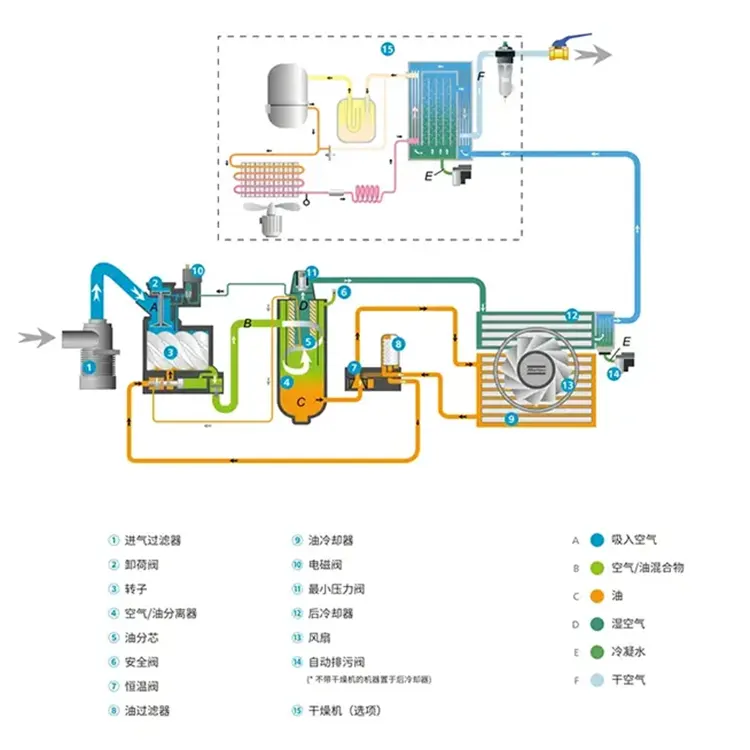

Atlas GL 37-75 luftkompressor arbejdsflowdiagram
