Kølet lufttørrer

Beskriv: Atlas Copco F6-400 køletørrer

Atlas Copco F-type kølelufttørrer bruger en tre-i-en varmeveksler, der kombinerer luft/luft, luft/kølemiddel og vandudskillere. Dette fjerner effektivt det flydende vand, der er udskilt efter afkøling, og forkøler trykluften, hvilket forbedrer varmevekslingseffektiviteten.

Hvorfor er tør trykluft nødvendig?

Trykluft tjener mange forskellige industriområder. Det skal være rent og tørt overalt, til enhver tid. Rå trykluft har faste, flydende og gasformige urenheder. Disse stoffer kan skade dit luftsystem og færdige produkter. Fugt er en vigtig del af ubehandlet luft. Det kan forårsage problemer som rørledningsrust, tidligt slid på pneumatiske værktøjer og produktfordærvelse.

1. Undgå farerne ved fugt

Når luften omkring os komprimeres, stiger koncentrationen af ​​vanddamp og partikler i den kraftigt. For eksempel komprimeres den indendørs omgivende luft til 7bar (e)/100 psig, hvilket øger dampindholdet eller fugtigheden med cirka 8 gange og afkøles derefter til flydende vand. Mængden af ​​vand afhænger af den specifikke anvendelse. Trykluft kan faktisk indeholde tre former for vand: flydende vand, vandtåge (tåge) og damp (gas). Derfor er det ekstremt afgørende effektivt at fjerne fugt fra trykluften.

2. Fugt i luften kan forårsage

− Korrosion af trykluftrør.

− Beskadigelse og fejlfunktion af pneumatisk udstyr.

− Rørkorrosion, hvilket fører til trykluftlækager.

- Dårlig belægningskvalitet fører til en forringelse af den elektrostatiske sprøjteproces.

- Nedsat slutproduktkvalitet.

3. Dehydreringsprincippet for køletørrere

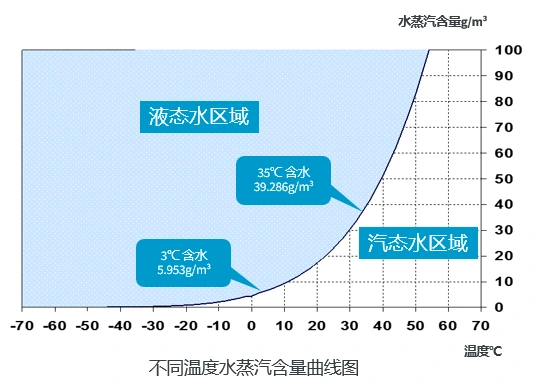

Figuren viser luft holder forskellige mængder vanddamp ved forskellige temperaturer. Luften afkøles, og dens vanddampniveau falder også. Kurven har punkter, der markerer mættede vanddampniveauer. Temperaturen for hvert af disse punkter er dugpunktet. Et lavere dugpunkt betyder mindre vanddamp i trykluften. Kølelufttørrere bruger denne fysiske regel. De lader trykluft skifte varme med kølemiddel. Denne handling sænker trykluftens temperatur. Den afkølede lufts vanddamp bliver til flydende vand. Denne væske bliver drænet ud af systemet. For eksempel er indholdet af mættet vanddamp i trykluft ved 35℃ 39.286 g/m³. Efter varmeveksling med kølemidlet og afkøling til 3℃ er indholdet af mættet vanddamp 5,953 g/m³. Forskellen på 33,333 g/m³ angiver mængden af ​​vand, der fjernes efter afkøling og dehydrering af frysetørreren. Det vil sige, efter at trykluften er passeret gennem frysetørreren, fjernes ca. 85 % af fugten, hvilket sikrer, at tørringen af ​​trykluften opfylder produktionsproceskravene.

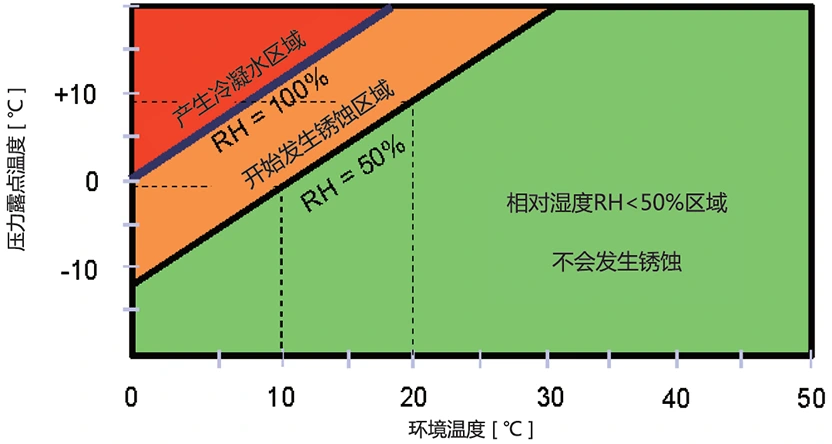

Yderligere analyser viser, at afkøling af trykluft kun forvandler vanddamp til flydende vand. Det splitter derefter dette flydende vand væk fra den komprimerede luft. Dårlig dræning lader flydende vand strømme tilbage i nedstrøms rør med trykluften. Det ønskede vandsepareringsresultat opnås ikke på denne måde. Kondenseret trykluft har 100 % relativ luftfugtighed. Luftens temperatur skal stige for at sænke denne luftfugtighed. Uden den temperaturforøgelse vil vanddamp i trykluften stadig æde rør og luftdrevet værktøj. Trykluftens relative luftfugtighed falder ved opvarmning. Afkølet, kondenseret og afvandet trykluft har brug for en temperaturstigning. Dette bringer luftfugtigheden ned til under 50%.

Atlas Copco F-type kølelufttørrer anvender en tre-i-en varmeveksler, der kombinerer luft/luft, luft/kølemiddel og vandseparatorer. Dette fjerner effektivt flydende vand udskilt efter afkøling og forkøler trykluften, hvilket forbedrer varmevekslingseffektiviteten. Samtidig opvarmer den den dehydrerede trykluft til en temperatur, der er 10°C lavere end indgangstemperaturen, hvilket sikrer, at den relative luftfugtighed af trykluften efter behandling er under 50%, hvilket forhindrer korrosion og opnår den sande dehydreringseffekt af en kølelufttørrer.

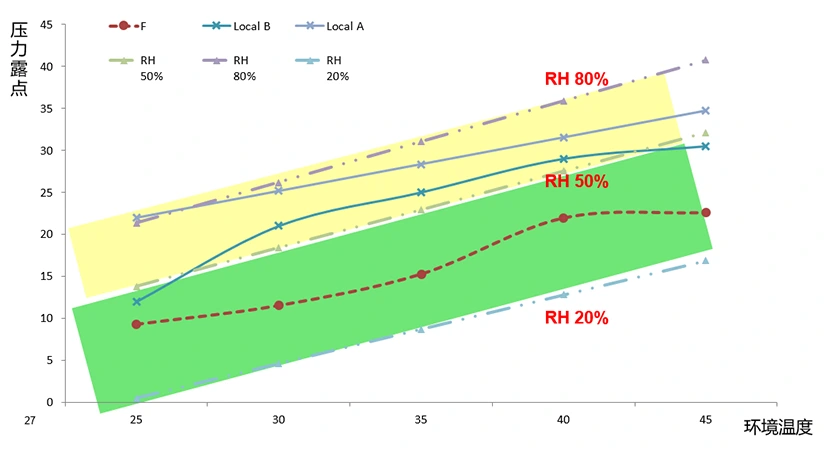

Som vist i de målte data nedenfor, med et trykluftindsugningstryk på 7 Bar, en indgangstemperatur på 35°C, et trykdugpunkt på 7°C og en endelig udstødningstemperatur på 25°C, er luftens relative fugtighed 30%, hvilket effektivt forhindrer korrosion af rørledninger og luftbrugende udstyr.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 og F400)

Standard forsyningsomfang: F6-400 er en luftkølet kølet tryklufttørrer. Tørretumbleren inkluderer alle indvendige rør, fittings og elektriske systemer. Den består af en direkte drevet, højtydende kølekompressor, en fuldt lukket luftkølet motor og smøre-, køle- og konditioneringssystemer.

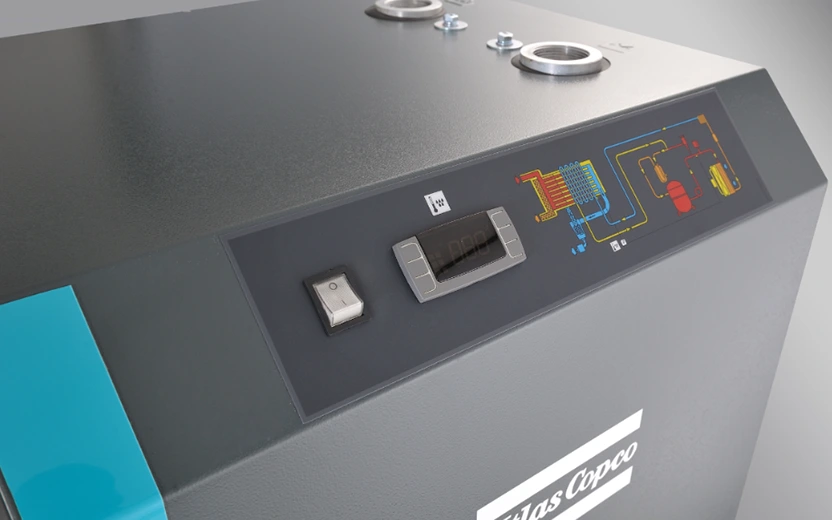

Tørretumbleren er anbragt i et lydtæt kabinet. Frontpanelet har et computerkontrolmodul med en start/stop-knap og et dugpunktsdisplay.

Designet til ekstreme driftsforhold

F6-400 er designet til kontinuerlig drift under de mest ekstreme forhold. Alle roterende dele er helt lukkede, hvilket forhindrer kontaminering og sikrer langsigtet, pålidelig drift. Tørretumblerens kølesystem er specielt designet til at fungere godt i omgivende temperaturer op til 45°C/113°F.

Komponentbeskrivelse:

Skematisk diagram af Atlas Copco køletørretumbler
